[giris]7. Sınıf Fen Bilimleri Ders Kitabı Yıldırım Yayınları Sayfa 220-221-222 Cevapları ve Soruları[/giris] 7. Sınıf Fen Bilimleri Ders Kitabı Cevapları Yıldırım Yayınları Sayfa 220
A) Aşağıdaki soruları cevaplayınız. 1. Bir pil, anahtar ve üç ampulden oluşan elektrik devresinde;
a) Ampullerin seri olarak nasıl bağlandığını aşağıdaki alana devre şeması çizerek gösteriniz.
  • Cevap:

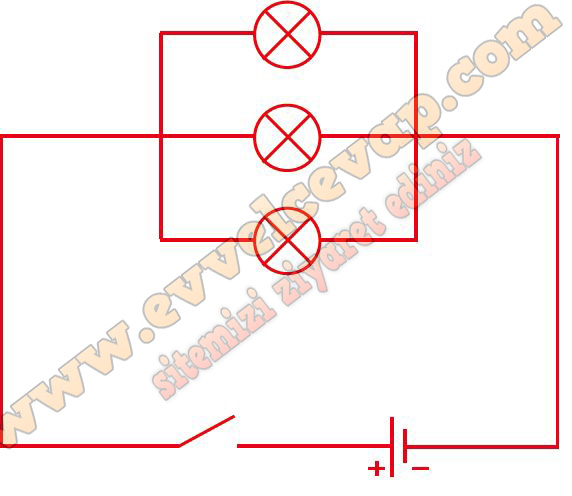

b) Ampullerin paralel olarak nasıl bağlandığını aşağıdaki alana devre şeması çizerek gösteriniz.
  • Cevap:
7. Sınıf Fen Bilimleri Ders Kitabı Cevapları Yıldırım Yayınları Sayfa 221

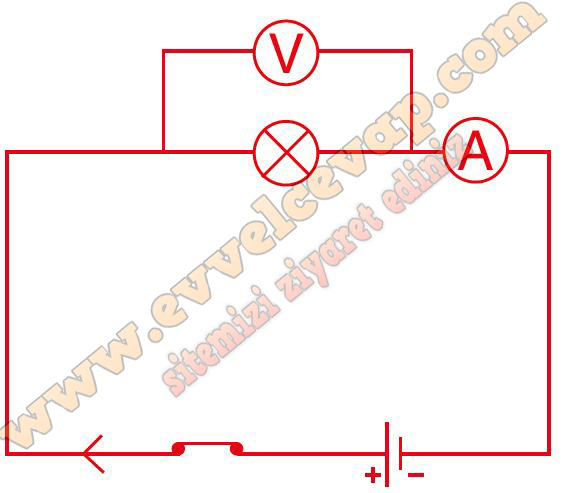

2. Aşağıdaki çerçeve içine basit elektrik devresi şeması çizerek üzerinde;
a) Ampermetrenin ve voltmetrenin nasıl bağlandığını gösteriniz.
  • Cevap:

b) Ampermetre ve voltmetreden okunan sayısal değerlerin birimlerinin ne ile ifade edildiğini belirtiniz.
  • Cevap: Ampermetrede amper; voltmetrede volt ile ifade edilir.

c) Elektrik akımının yönünü gösteriniz.
  • Cevap:

3. Yandaki tabloda bir iletkene uygulanan gerilim ile iletkenden geçen akım şiddetinin değerleri verilmiştir.
a) Pil sayısının artması ile gerilim arasında nasıl bir ilişki vardır?
  • Cevap: Gerilim değeri de artar.

b) Pil sayısının artması ile akım şiddeti arasında nasıl bir ilişki vardır?
  • Cevap: Akım şiddeti de artar.

c) Gerilim ile akım şiddeti arasında nasıl bir ilişki vardır?
  • Cevap: Gerilim arttıkça akım şiddeti de artar.

ç) İletkenin direnci kaç ohmdur?
  • Cevap: 2 ohmdur.

d) Pil sayısı 5’e çıkarılırsa bu durumda iletkenin direnci ne olur?
  • Cevap: 2 ohm olur.
7. Sınıf Fen Bilimleri Ders Kitabı Cevapları Yıldırım Yayınları Sayfa 222

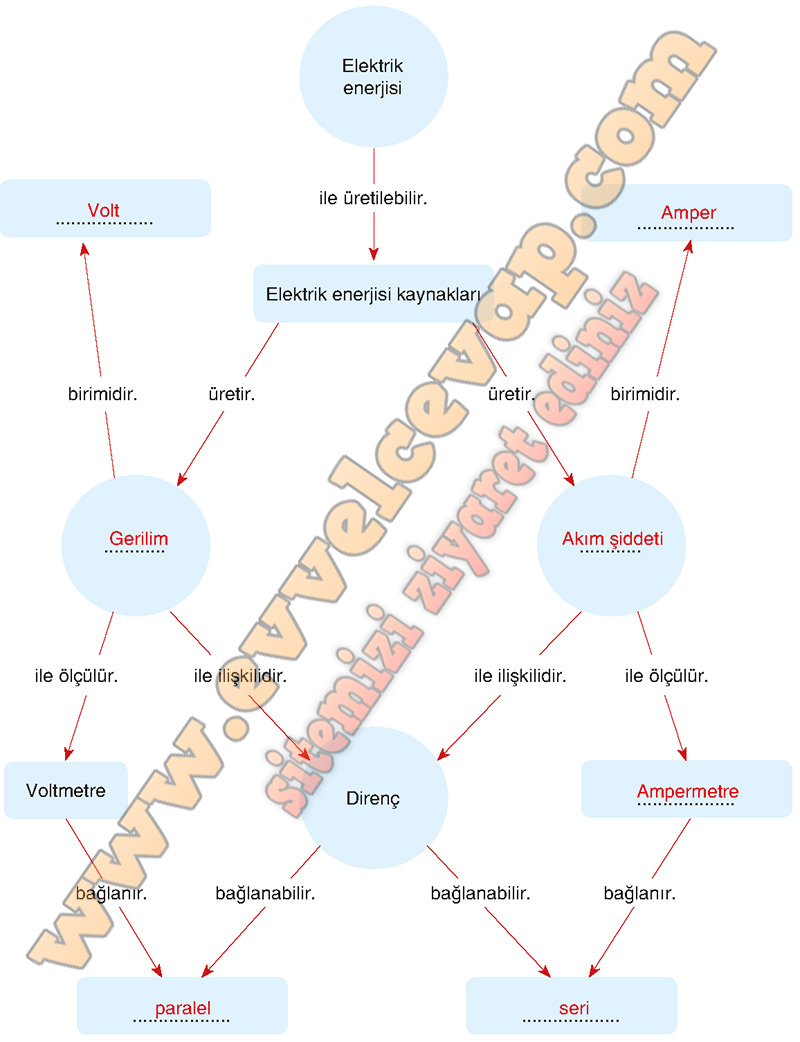

B) Aşağıdaki kavram haritasında noktalı yerleri kutucuktaki kavramlardan uygun olanlarıyla tamamlayınız.
  • Cevap:
